產品介紹：
EQM-2000系列端淬試驗機滿足GB/T225-2006、ASTM A 255 、DIN 50191、ISO 642 “鋼淬透性的末端淬火試驗方法（Jominy 試驗）”。適用于優質碳素、合金結構鋼、彈簧鋼、工具鋼、軸承鋼等鋼種的淬透性能測試。
主要特點：
1.采用了先進的淬火時間控制系統，可自動完成—淬火—關閉水泵的整個工作循環；
2.每工位可手動和自動獨立控制；
3.自帶冷卻水位報警，水位達到設定值，自動報警提醒添加冷卻水；
4.輔助加熱功能(標配1.0KW,選配2.0或3.0KW)，當環境溫度低于設定值時，輔助加熱裝置會隨著制冷機加熱儀器自動啟動；
5.溫度控制：在環境溫度0-50度下能保證長期穩定，優于國家標準；
6.噴水高度：每個工位獨立調整，精確、穩定；
7.樣品底部中心和噴嘴的相對空間位置（X\Y\Z、同軸度等）：分別調整， 出廠已調試完成
8.整體采用304不銹鋼制作。
EQM-2000系列根據工位數分為三個型號產品：
樣品工位數： |
2 |
4 |
6 |
型號（產品代碼）： |
EQM-2000-2 |
EQM-2000-4 |
EQM-2000-6 |
主要技術參數：
端淬試驗及主要技術數據
| 主要技術參數 | 單位 | 數值 | ||
| 工位數 | 個 | 6 | ||
| 水泵 | 臺 | 6 | ||
| 水柱噴口直徑 | mm | 12.5 | ||
| 水柱高度 | mm | 65±5 | ||
| 水柱至試樣端面距離 | mm | 12.5±0.5 | ||
| 試樣支架內孔徑 | mm | 26 | ||
| 水泵額定流量 | L/min | 200 | ||
| 壓縮機大小 | 匹 | 1 | ||
| 電源 | V | 220 | ||
| 外形尺寸(長X寬X高) | mm | 1472*710*1030 | ||
| 控制溫度 | ℃ | 20±3 | ||
| 重量 | kg | 100 | ||
全部參數
型號 |
EQM-2000-2 |
EQM-2000-4 |
EQM-2000-6 |
工位數（個） |
2 |
4 |
6 |
水泵（臺） |
2 |
4 |
6 |
噴水時間 |
0-99min(可以任意設定) |
||
水柱噴口直徑 |
12.5 |
||
水柱高度 |
65+-5(每個水柱可以單獨調節) |
||
水柱至試樣端面距離 |
12.5+-0.5（可以調節） |
||
試樣支架內孔徑 |
26 |
||
水泵額定流量（L/min） |
200 |
||
冷卻水溫度（°C） |
20+/-3 |
||
壓縮機大小（匹） |
1 |
||
輔助加熱功率 |
1.0kw(選配2.0或3.0kw) |
||
電源 |
220V/2KW |
||
外形尺寸 |
1150*500*1000 |
||
重量（Kg） |
100 |
||

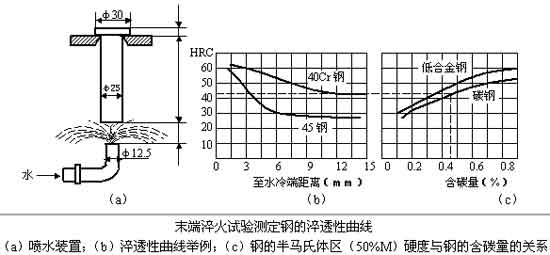

淬透性的測定方法
六路獨立工作，自動控制工作循環，冷水機自動控溫，點動控制水泵打開，自動完成—淬火—關閉水泵的工作循環，淬火時間定時為10分鐘。
試驗時，先將標準試樣加熱至奧氏體化溫度，停留30～40min，然后迅速放在端淬試驗臺上，點動啟動按鈕。
 |
裝箱清單
| 名稱 | 單位 | 數量 |
| 出水管 | 根 | 1 |
| 樣品放置管 | 個 | 6 |
配套使用：
JTM-2000端淬試驗自動樣品臺，用于端淬試樣測量時的自動移動樣品；
全自動端淬曲線測試硬度計，一鍵自動完成六個樣品的淬透性曲線測量。
端淬加熱爐 六面加熱，均勻度，爐溫均勻度：≤3.0℃
