 |
Technovit® 3040
Technovit 3040 常用語間接表面檢測
混合成分的靈活性確保了在難以到達的地方、垂直面和高空工作時，既能澆注模具，又能留下印記。
雙組份樹脂由粉末和液體組分組成。根據(jù)要求，材料可以按1:1至3:1的比例混合（粉末/液體）。
2:1的標(biāo)準(zhǔn)混合比可以攪拌約2分鐘，然后等待約30秒。從混合開始算起，固化時間為9–12分鐘。
性能和應(yīng)用
·印模精度1μm
·尺寸穩(wěn)定且易于拆卸
·可變混合比可能
·穩(wěn)定性佳
·可以使用探針或非接觸式測量方法評估印模
來自實踐
·為了確保尺寸精度，請保持印模盡可能小的曲面（對于較大的體積，請分多層）
·手柄造型方便于還原材料的真實面貌
·印模的最小厚度應(yīng)為5毫米，以避免在拆卸過程中出現(xiàn)輕微變形。
·用于無法分離的樣品進行復(fù)模

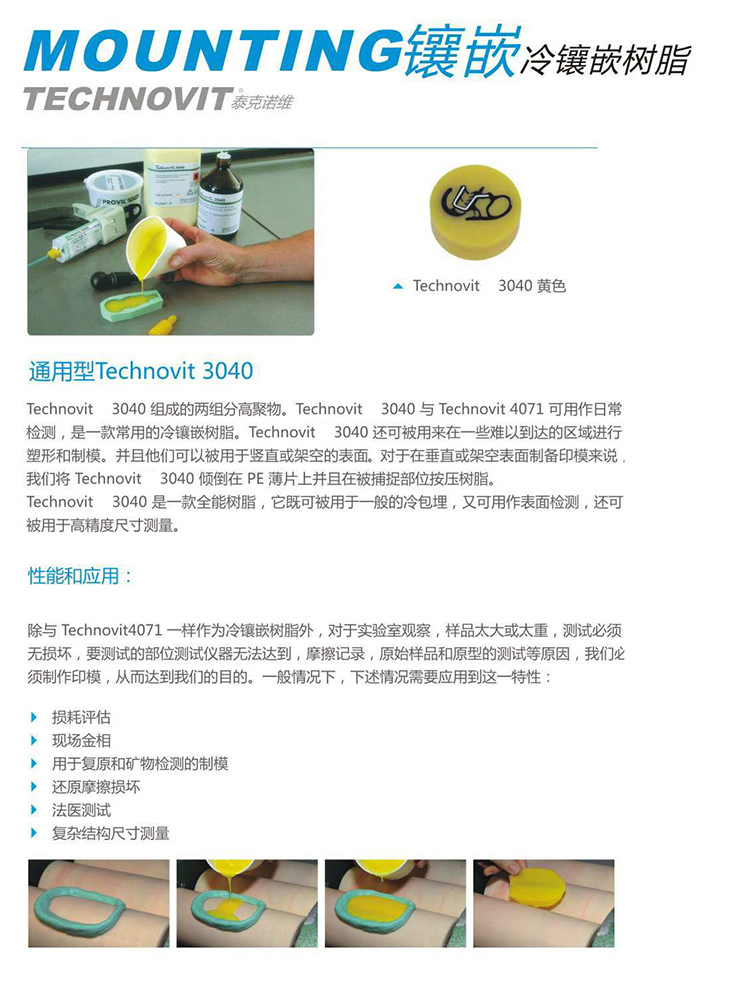

·要在垂直方向或頭頂上取模，我們建議將Technovit 3040倒在PE薄膜上，然后將其壓在要澆鑄的表面上。
| Technovit 3040的數(shù)量和混合比（無樣品） | ||||
| 范圍 | 量 | 粉 | 液 | 備注 |
| 10x 10cm = 100cm2 | 60g | 38g | 22g | 對于一平方厘米大約需要0.6克材料 |
| 5x 10cm = 50 cm2 | 30g | 19g | 11g | |
| 8x 5cm = 40 cm2 | 24g | 15g | 9g |
|
古莎提供混合比數(shù)據(jù)是通常情況，客戶可以根據(jù)應(yīng)用要求調(diào)整，結(jié)果略有變化
技術(shù)規(guī)范
顏色 |
黃色或黑色 |
用途 |
印模表面檢查 |
組份 |
粉/液 |
混合比 ［重量］ |
2比1 |
處理時間 ［分鐘］ |
2 |
在22℃的固化時間［分鐘］ |
9-12 |
峰值溫度［℃］ |
110/30 g = 101 |
球痕硬度［N/mm2］ |
110 MPa |
邵氏硬度［MPa］ |
—— |
耐熱溫度［℃］ |
130 |
可溶性 |
僅可膨脹 |
密度［g/cm］ |
1.18 |
耐沖擊強度 ［KJ/m2］ |
7.1 |
抗彎曲強度 ［N/mm2］ |
96 |
抗壓度 ［N/mm2］ |
110 |
吸水率［% by vol］ |
0.43 |
線性收縮率［%］ |
1.9 |
體積收縮率［%］ |
5.7 |
折射率 |
M = 1.419 |
單體/聚合物 |
—— |
儲存溫度［℃］ |
25 |
有效期［年］ |
3 |
Lin. TCE |
110 x 10-6 |
彈性模量［MPa］ |
2000–2300 |
EN ISO 604: 2003 |
|
 |
