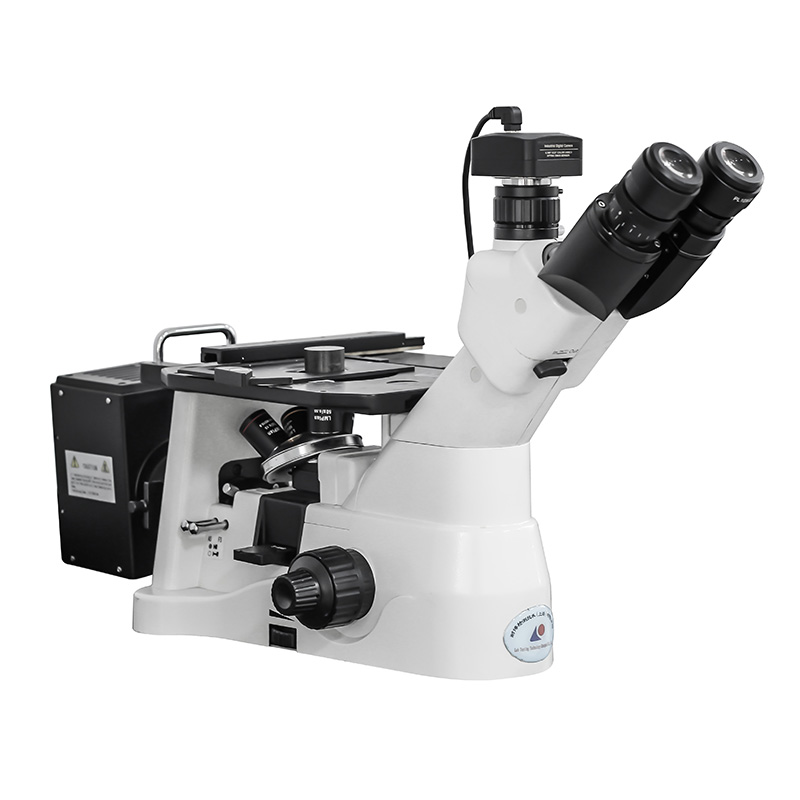

M-41X 倒置金相顯微鏡
 |
該顯微鏡采用半復消色差物鏡、無限遠色差校正光學系統。
1. 總放大倍數: 50 -1000倍
2. 光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更舒適；
3. 物鏡：無限遠、超長工作距金相物鏡50倍和100倍物鏡為半復消色差物鏡，圖像清晰度大幅提高
4. 目鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺；
5. 觀察筒：鉸鏈?zhǔn)饺�，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和軟件實現圖像分析；
6. 調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm；
7. 照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素?zé)簦行ПＷo(hù)和延長鹵素?zé)襞莸氖褂脡勖?/P>
8. 載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
技術規格
| 光學系統 | 無限遠色差校正光學系統 |
| 觀察筒 | 鉸鏈?zhǔn)饺款^，45°傾斜 瞳距調節范圍：54-75mm 單邊視度調節±5屈光度 分光比： 雙目:三目=80%:20% |
| 目鏡 | 高眼點大視野平場目鏡PL10X22mm 高眼點大視野平場目鏡PL15X/16mm(選件) |
| 物鏡 | 無限遠長工作距平場消色差金相物鏡： LMPL5X /0.15 /WD10.8 LMPL10X/0.3 /WD10 LMPL20X/0.45 /WD4 無限遠，長工作距，平場半復消色差物鏡： LMPLFL50X/0.55 /WD7.8 LMPLFL100X/0.80 /WD2.1（選件） |
| 轉換器 | 5孔轉換器 |
| 調焦機構 | 粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置 |
| 載物臺 | 固定平臺：尺寸160X250mm |
| 工作臺板 | 金屬載物臺板（中心孔Φ12）/金屬載物臺板（中心孔Φ25）/載物臺延伸板 |
| 移動尺 | 低位同軸機械式移動尺，行程120x78mm |
| 反射照明系統 | 反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素?zé)簦行目烧{(diào)，亮度連續可調 |
| 偏光裝置 | 起偏鏡插片 |
| 檢偏鏡插片，可360度旋轉 | |
| 濾色鏡 | Φ32mm黃/綠/藍/中性 |
| 攝像裝置 | 0.5X C型攝像接筒 |
物鏡
| 無限遠長工作距平場消色差金相物鏡 | 數值孔徑NA | 工作距離mm |
| LMPL5X | 0.15 | WD10.8mm |
| LMPL10X | 0.30 | WD10.0mm |
| LMPL20X | 0.45 | WD4.0 mm |
| 無限遠長工作距平場半復消金相物鏡 | 數值孔徑NA | 工作距離mm |
| LMPL50X | 0.55 | WD7.8mm |
| LMPL100X （選件） | 0.80 | WD2.1mm |
儀器成套清單
| ⑴儀器主機1臺 | ⑸測微尺1片 | ⑺機械式移動尺1個 | ⑾12V50W燈泡2個 | ⒂隨機文件檔案1套 |
| ⑵目鏡筒1組 | ⑹金屬載物臺板2片 | ⑻矩形載物臺板1個 | ⑿內六角扳手 1個 | |
| ⑶物鏡 4個 | ⑺12V50W鹵素?zé)魺羰?套 | ⑼濾色片4片 | ⒀ 備用保險絲1支 | |
| ⑷目鏡2個 | ⑻0.5X C型接口1個 | ⑽國標電源線1根 | ⒁ 儀器防塵罩1個 |
選配件
| A.目鏡和物鏡：各種放大倍率 | B.金相圖像分析測量軟件（image-3000） |
| C. 金相自動評級軟件（MIAS3000） | D.電腦及打印機 |
