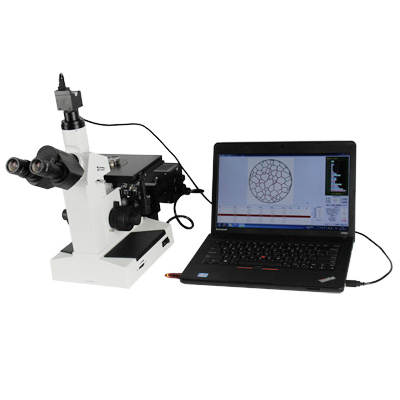

M-4XC倒置金相顯微鏡
 |
M-4XC倒置金相顯微鏡物鏡距樣品距離長，鏡頭轉換方便，顯微鏡放大倍數可達1000倍，并可進行偏光觀察；
顯微鏡可和數碼攝像機相連，顯微鏡的圖象可實現高分辨率數值化。
用途特點
三目倒置金相顯微鏡，用于鑒別和分析各種金屬和合金材料的組織結構；鑄件質量鑒定；原材料檢驗或材料處理后的金相組織分析；以及對表面噴涂、裂紋等表面現象進行研究工作。廣泛應用于工礦企業、實驗室和教學及科研領域。
操作時拋光面向下，與試樣的高度和形狀無關，無須鑲嵌，使操作比較方便，適合于較大及各種類型的試樣。
儀器造型美觀和制造精細，齊全的配置，適合金相組織及滲層、鍍層、融深和裂紋等的觀察分析。
齊焦物鏡組及升降調焦機構帶有鎖緊裝置，可避免試樣與物鏡的磕碰，適應大批量檢測，提高工作效率。
顯微鏡具有二路光學輸出，可作常規使用并提供同步影像輸出，擴展攝像或數碼攝影系統，及定量金相圖像分析計算機操作系統。
1.技術參數
| 規格 | 技術參數 | |
| 光學系統 | 總放大倍率 | 50X、100×、200×、500×、1000× |
| 消色差物鏡 | 5X、10×、20×、50×、半平場100×(干鏡頭) | |
| 寬視野目鏡 | WF10×/18mm | |
| 測量附件 | 分劃目鏡測微尺 | ※ 10×變焦 0.1/18mm 測微尺0.01/1mm |
| 儀器結構 | 基本結構 | 倒置式光學輸出三目鏡筒 鉸鏈式 傾角45°瞳距55-75mm 屈光度±5% 可調 |
| 物鏡轉換器 | 4孔滾珠式 | |
| 雙層機械載物臺 | 180x150mm 移動范圍70x50mm 載物板Φ10/Φ20 mm | |
| 調焦機構 | 同軸粗微動 升降范圍30 mm 微調格值0.002mm 升降鎖緊和扭力調節 | |
| 照明系統 | 明場照明 | 柯勒照明 可變孔徑和視場光欄 亮度可調 鹵素燈20W/6V 濾色片: 黃/綠/藍 |
| 偏光裝置 | 可插入式起偏振片,垂直照明裝置不僅能進行一般金相分析、微粒分析測試，還可以對不透明物體進行分析、觀察。 | |
| 電源 | 輸入功率 | AC220V/50Hz 30VA |
| 包裝 | 重量體積 | 儀器重量：10Kg 包裝體積（長x寬x高）340x400x460Cm |
2.物鏡
| 平場消色差物鏡 | 數值孔徑NA | 工作距離mm |
| PL5X （干鏡頭） | 0.12 | 35.4 |
| PL10X（干鏡頭） | 0.25 | 15.3 |
| PL20X（干鏡頭） | 0.40 | 7.46 |
| PL50X（干鏡頭） | 0.7 | 0.63 |
| PL100X（油鏡頭）（選配） | 1.25 | 0.18 |
| PL100X（干鏡頭）（選配） | 0.85 | 0.18 |
3.儀器成套清單
| ⑴儀器主機1臺 | ⑷目鏡2個 | ⑺載物臺板2片 | ⑽香柏油1瓶 | ⒀ 備用保險絲1支 |
| ⑵目鏡筒1組 | ⑸分劃目鏡1個（選配） | ⑻工件壓簧片1組 | ⑾國標電源線1根 | ⒁ 儀器防塵罩1個 |
| ⑶物鏡 5個 | ⑹測微尺1片 | ⑼濾色片（紅、綠、黃各一片） | ⑿備用燈泡2個 | ⒂隨機文件檔案1套 |
4.選配件
| A.目鏡和物鏡：各種放大倍率 | B.金相圖像分析測量軟件（image-3000） |
| C. 金相自動評級軟件（MIAS3000） | D.電腦及打印機 |
