THRS-150DX-ZXY全自動洛氏螺栓測試硬度計
當前位置：首頁 - 產品中心 - 硬度設備 - 硬度計升級及改造 - THRS-150DX-ZXY全自動洛氏螺栓測試硬度計

 產品介紹：
 1. 采用電子電動加載，高精度傳感器，擁有獨特的閉環控制系統。
2. 工作臺Z軸自動升降，樣品臺X、Y軸方向自動移動。
3. 按啟動鍵，工作臺自動上升，樣品觸碰到壓頭后自動加載，自動卸載，自動顯示硬度值。
4. 觸摸屏界面，操作方 便，直接選擇硬度標尺，力值自動在測試參數中改變。
5. 按照標準硬度塊，對各個硬度標尺分高、中、低三段進行自動修正。
6. 試驗力可通過標準測力計進行自動修正。
7. 可保存設定的坐標點，進行全自動的端淬試驗，批量檢測，效率大大提高。
8. 可定制各種夾具，對不同規格螺栓進行批量檢測。
9. 數據處理功能強大，包括：HR、HB、HV等多種硬度制式轉換，設置合格范圍，超限自動報警，可輸入測試員，樣品名稱等信息。
10. 更多的樣品和試驗信息，測量數據U盤保存為EXCEL格式，方便編輯和處理。







技術參數：

 型號  THR-150DX-ZXY
 洛式初試驗力  10kgf(98.07N)
 洛式總試驗力  60kgf(588N)   100kgf(980N)    150kgf(1471N)
 洛式硬度標尺  HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK、 HRL、HRM、HRR、HRP、HRS、HRV
 洛式測試范圍  HRA:20-88、HRB:20-100 、HRC:20-70 、HRD:40-77 、HRE:70-100 、HRF:60-100 、HRG:30-94、HRH:80-100、HRK:40-100、HRL:100-120  HRM:85-115、 HRR:114-125
 符合標準  BSEN 6508， ISO 6508， ASTM E18， GB/T230
 保荷時間  0-99s
 硬度值分辨率  0.1HR
 試驗力誤差  <0.5%
 數據輸出  LCD顯示
 數據存儲  測量值以EXCEL格式保存在U盤中
 轉換標尺  洛式、布氏、維氏
 最大允許試件高度  50mm
 壓頭到機壁距離  200mm
 尺寸  540*280*840mm
 重量  80kg
 電源  AC220±5%，50-60HZ

操作界面

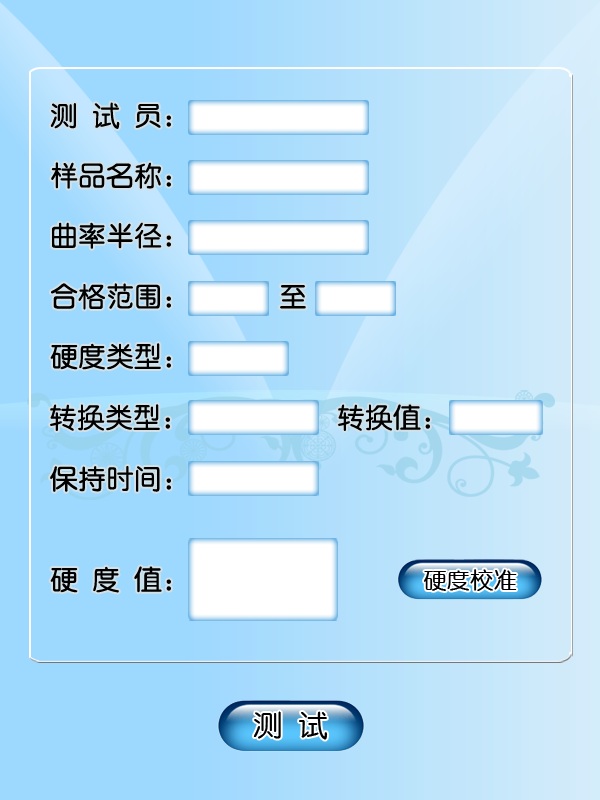

 主界面

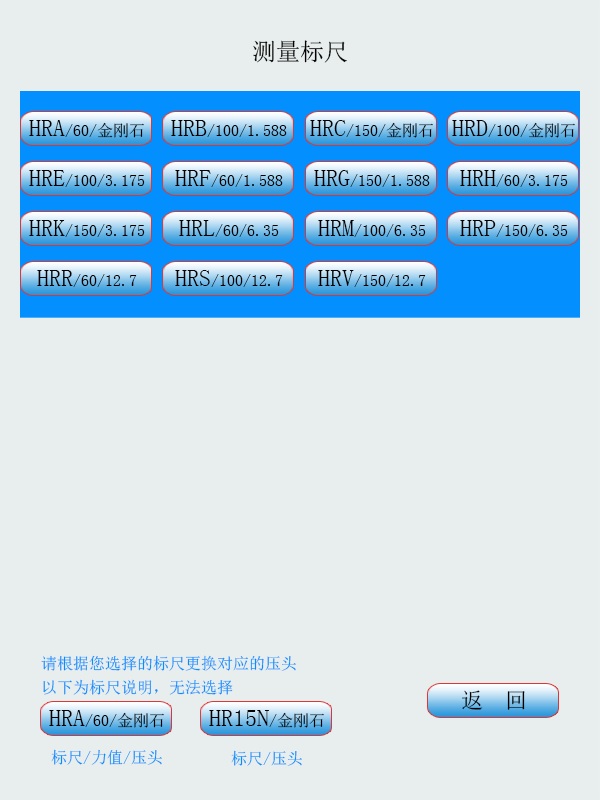

 所有洛式標尺，共15種

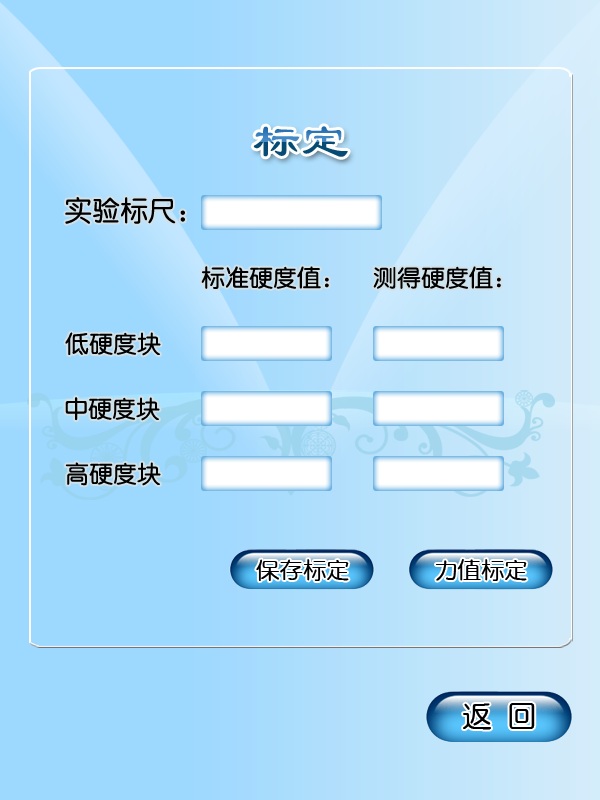

 高、中、低三段硬度值自動修正

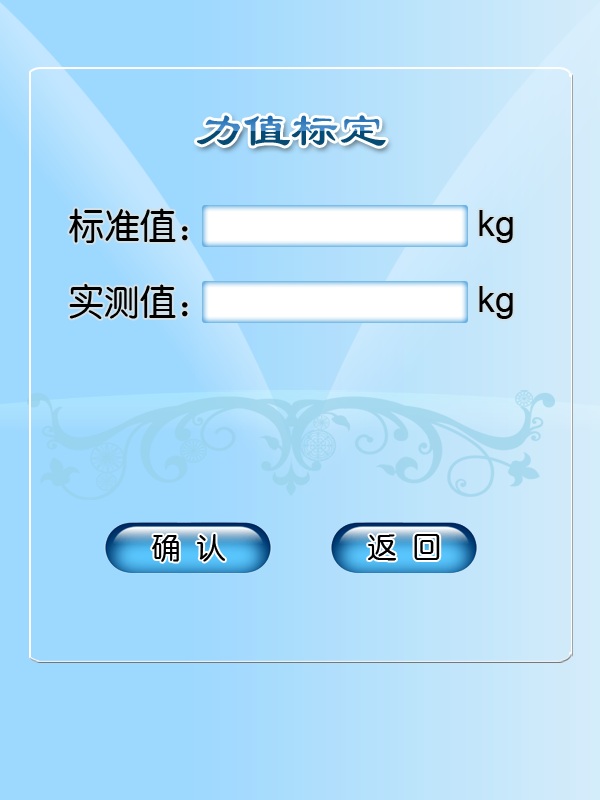

 試驗力自動修正

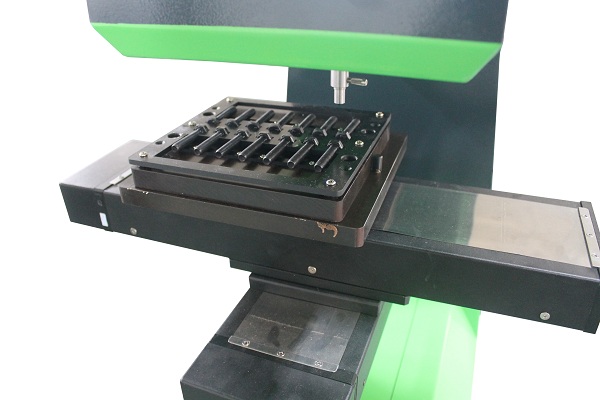

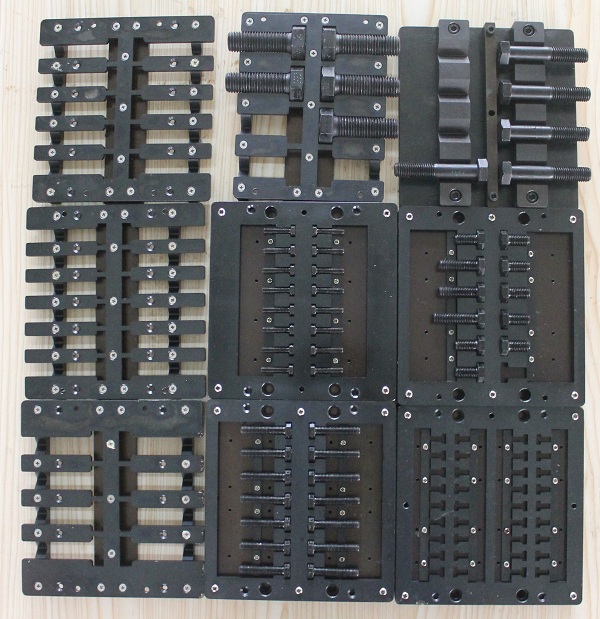

 夾具工裝:
 整套模具的結構大體分為下底板和工裝2部分。其中工裝由大型螺栓工裝、小型螺栓工裝和螺桿工裝。小型螺栓工裝由固定板、墊鐵、底板、墊條組成；大型螺栓工裝由固定板、墊鐵、V型條、底板組成；螺桿工裝由V型條、擋板、底板組成。
模具材料為GGr15 ，易磨損零件經熱處理，硬度在55到60之間。夾具經過發黑處理,不會產生生銹現象。模具重量為4.76KG。

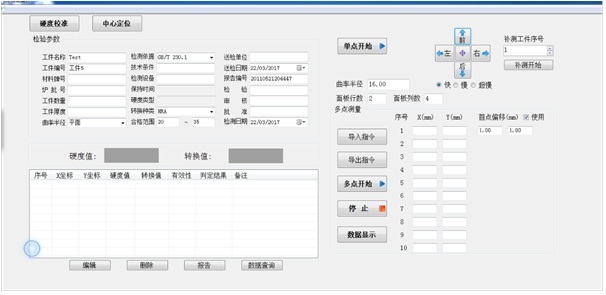

軟件界面


 硬度測量系統中為了方便自動測量，程序設定了若干打點序號之后，程序會在點擊“多點開始”按鈕之后開始單物件的多點測量，會在指定的位置序號上分別打點進行測量，測量結果會出現在測量結果的列表框中，選擇“首點偏移”，第一點打壓不計入到最終數據中。通過下圖中的X、Y值來指定在對應序號上的位置進行分別打點測量。打壓結束后，如對某點有疑問可以選擇“補測工件號”，點擊“補測開始”，硬度計會重新打點。
點擊主界面上的“數據顯示”，數據會根據主界面選擇的“面板行數”，“面板列數”（需要和夾具行列對應）顯示數據到表格中，切換“夾具盤”，數據會自動根據產品代碼保存到“數據保存”目錄中





自動測試螺栓規格

 螺紋尺寸  規格
 M5  M5*12 M5*16(1種)， M5*20 M5*25（1種）
 M6  M6*16 M6*20 M6*25（1種）， M6*30 M6*45（1種）
 M8  M8*12 M8*16 M8*20（1種）， M8*25 M8*30 M8*35 M8*40 M8*45（1種）， M8*55 M8*60(1種)
 M10  M10*20 M10*25 M10*30 M10*35 M10*40（1種）， M10*50 M10*55 M10*60（1種）
 M12  M12*20 M12*25 M12*30 M12*35 M12*40（1種）， M12*45 M12*50 M12*55 M12*60 M12*65 M12*30 M12*80（1種）
 M14  M14*30 M14*35 M14*40 M14*45（1種）， M14*50 M14*60（1種）
 M16  M16*30 M16*35 M16*40 M16*45（1種）， M16*50 M16*55 M16*60 M16*65 M16*70 M16*75 M16*80(1種）
 M20  M20*60 M20*65 M20*70(1種 )

工裝一次測量螺栓數量

 螺栓型號  數量（個）  螺栓型號  數量（個）
 M5  36  M14  10
 M6  16  M16  9
 M8  14  M20  9
 M10  12  螺栓  8
 M12  12
